Le VSHOOTER VBS1T – Premier vibromètre avec caméra embarquée – est un outil de diagnostic global. En effet, ce vibromètre permet par leur analyse vibratoire de connaître et de suivre facilement la condition des machines tournantes. Le VSHOOTER est dédié aux machines type les ventilateurs, pompes, compresseur à vis etc.
En fait, avec le vibromètre VSHOOTER prenez une photo de la machine, réalisez vos mesures et obtenez une image précise de la condition de la machine (MCP). Facile d’utilisation, avec la fonction autodiagnostic, le VSHOOTER met vraiment le suivi et l’analyse vibratoire à la portée de tous.
En outre, VSHOOTER est bien plus qu’une innovation dans le domaine des vibromètres, c’est un nouveau concept. Plus encore, c’est une nouvelle manière de faire du suivi et de l’analyse vibratoire. En effet, la nouveauté réside dans la création automatique des MCP : des images sur lesquelles apparaissent les différents points de mesures avec les éventuels défauts.
En effet, ces MCP permettent d’un seul coup d’œil de connaître l’état instantané de la machine et de faire du suivi en suivant l’évolution des courbes de tendance. Les mesures se font en vitesse, accélération globale, crest, température.
La production de MCP est effectuée par un appareil de mesure, portable, équipé d’un accéléromètre extérieur de haute qualité, d’une caméra, d’un stroboscope, et d’un pyromètre embarqués alimentant un logiciel spécialement développé pour obtenir des images enrichies d’informations.
Sur chaque MCP apparaît la localisation des différents points de mesure en vert, jaune , orange ou rouge selon la classification de la norme ISO 10816-3&7
En général, la machine peut fonctionner dans ces conditions pendant une durée limitée, jusqu’à ce que l’occasion se présente pour prendre les mesures correctives qui s’imposent.
Les machines dont les vibrations se situent dans cette zone sont normalement considérées comme ne convenant pas pour un service de longue durée en continu.
Les vibrations des machines nouvellement mises en service se placent normalement dans cette zone. |
Les machines dont les vibrations se situent dans cette zone sont normalement considérées comme acceptables pour un service de longue durée sans la moindre restriction. |
Les valeurs de vibrations constatées dans cette zone sont normalement considérées comme suffisamment importantes pour endommager la machine. |
En cas de mesures en alarme, orange et rouge, le VSHOOTER VBS1T réalise automatiquement un autodiagnostic et une FFT V et A orientant ainsi l’utilisateur vers 1 des 5 défauts les plus courants ( 75 % des défauts) : balourd, roulement lubrification et choc, alignement, fondation ; ou aucun de ces défauts. Dans ce cas on utilisera un collecteur analyseur plus puissant.

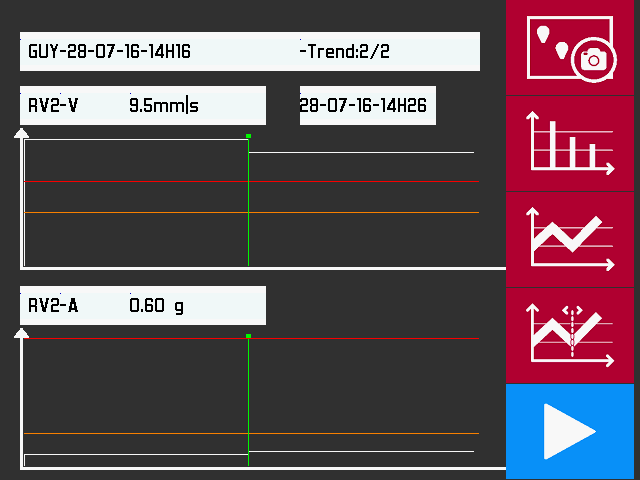

Chaque MCP peut être enregistrée dans la mémoire du VSHOOTER VBS1T qui a une capacité d’enregistrement de + de 1000 MCP. Toutes les MCP peuvent être transférées sur PC à l’aide du câble USB fourni. A chaque nouvelle séries de mesures sur une machine la MCP est mise à jour et les courbes de tendances complétées.

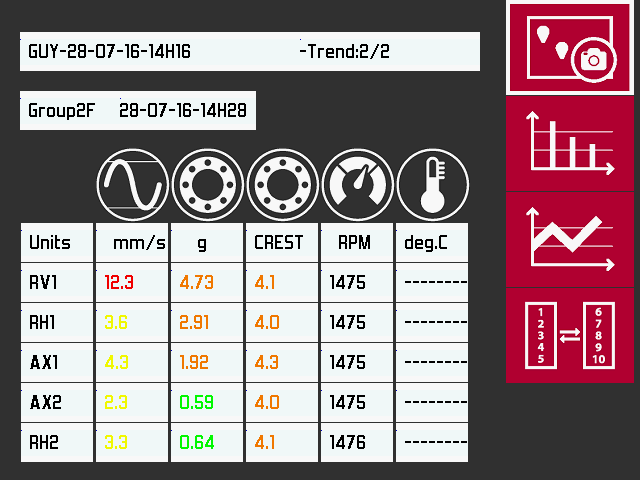

En cliquant sur on obtient le tableau général des mesures effectuées sur une machine :

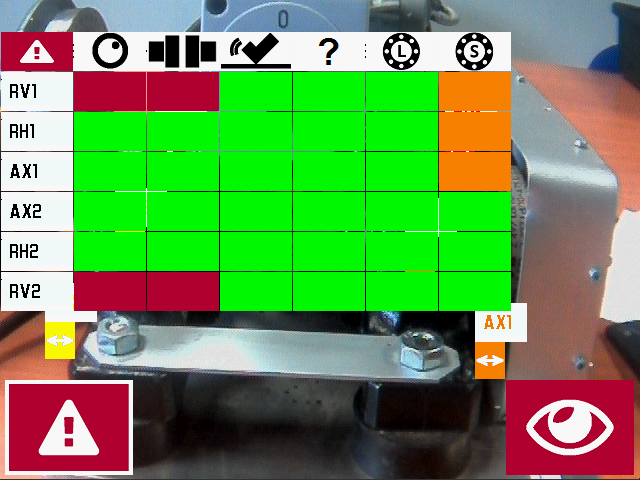

En cliquant sur on obtient le tableau des autodiagnostics :

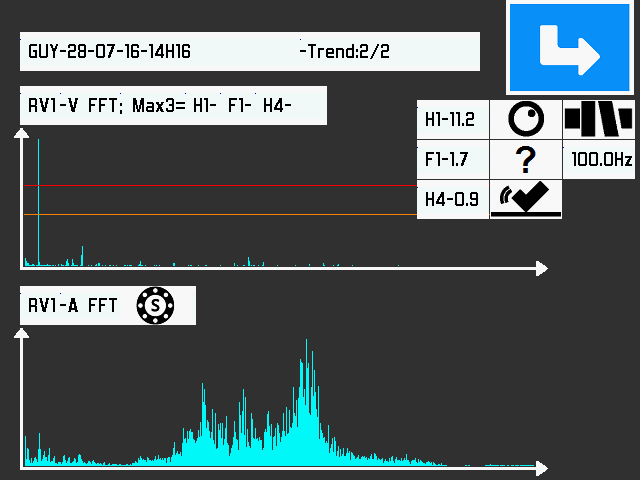

En cliquant sur on obtient les FFT en V et A des points en alarme c’est-à-dire dont les mesures se situent dans les zones orange et rouge de la norme ISO 10816. En vibration on indique par ordre décroissant les trois fréquences avec les amplitudes les plus élevées avec les auto diagnostics.
Le vibromètre VSHOOTER peut être utilisé en mode FUSION ou en mode MULTIMETRE.
Frequency range | (2)10 to 1.000 Hz for vibration and 1.000 to 10.000 Hz for bearing |
Reading unit | RMS / Peak-Peak / Crest depending of measuring unit |
Measuring unit | Acceleration (g) / Velocity (mm/s or ips) / Displacement (μm or mil) |
Condition evaluation |
According to ISO 10816 Part 3 (from 120 rpm (2Hz)) |
Alarm FFT spectrum |
3200 lines, Hanning window and linear view |
Temperature | Infrared pyrometer, 0°C to +150°C (2,2°F to 302°F) |
Stroboscope | LED’s stroboscope, 60 RPM to 30.000 RPM |
Camera | High quality colored 640×480 pixels CMOS camera |
Display | High quality colored 640×480 pixels TFT screen with backlight |
Keypad | Sealed membrane |
Housing | ABS Plastic, IP54 |
Battery | Rechargeable Li-Ion with universal power charger or USB power (5V-2A) |
Battery life | > 8 hours of typical use |
External sensor | 100 mV/g IEPE accelerometer (ICP) with magnet and flexible cable (1.5m) |
